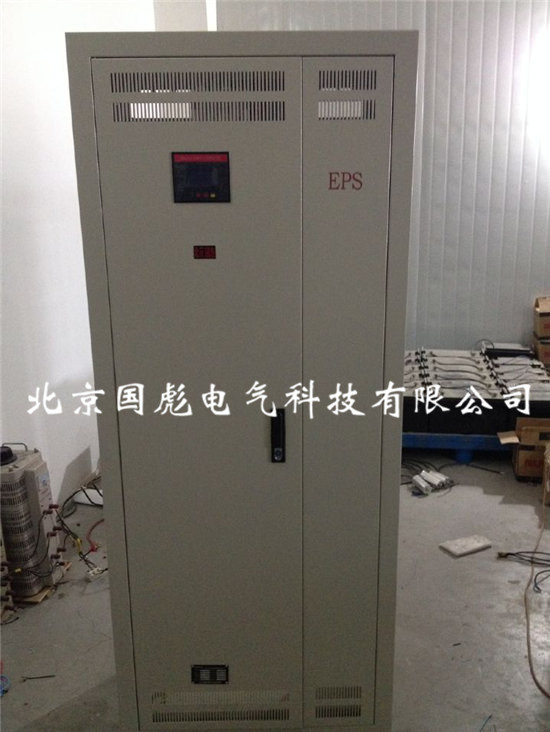

EPS应急电源的三类产品

通常EPS分为以下三类产品

1、 YJ单相系列EPS(0.5～20KW)

SMK系列EPS由单路、双路供电输入二类产品组成(输入电压220Vac 或380Vac,输出电压220Vac),适应于应急照明和事故照明的照明负载。

2、YJS三相系列EPS(2.2～800KW)

SMK三相系列EPS由单路、双路供电输入二类产品组成(输入电压380Vac,输出电压380Vac),除可用于应急照明、事故照明,同时也适应于消防电梯、卷帘门、风机、水泵、淋浴泵、供水泵等电感性负载或混合供电。

3、SMK三相变频系列EPS(2.2～400KW)

SMK三相变频系列EPS由单逆变单台负载、单逆变单台负载一用一备用、双逆变单台负载一用一备用三类产品组成(输入电压3800Vac,输出电压380Vac),仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,在电源和电机之间无需任何启动装置就可以解决电动机的应急供电及其启动过程中对供电设备的冲击。适应于高层建筑的电梯、中央空调、消防水泵等电机负载。

按GB17945-2000**标准(消防应急灯具),为确保大楼的应急照明系统能正常运行,对EPS提出如下基本要求:

1、 要求负责向普通EPS应急电源应急照明灯供电EPS的供电中断时间<5s.但对于高危险工作区及关键工作区的应急照明而言,则要求EPS的供电中断时间<0.25s。

2、 为尽可能的利用市电,当市电电压在187~242V(220V,-15%,+10%)的范围内不允许EPS进入逆变器供电状态。

3、 要求EPS配置足够容量的电池组,以便在市电供电中断时,至少确保EPS应急电源应急照明灯可以继续工作90min以上。

4、 EPS中的充电器对电池组的长充电时间小于24H,充电电流小于0.4C(A)

在市电供电正常时,EPS是通过它的交流旁路向负载供电.原则上,它可以带具有各种不同功率因数的负载.然而.在市电供电中断或市电电压或频率超限时,则是有EPS中的逆变器来供电的.在此条件下,EPS的带载能力不仅需要考虑逆变器在不同功率因数值负载时的降额度输出特性.而且,还需要根据所使用的EPS应急电源应急照明灯具的不同来选配EPS的输出功率和机型.在选配EPS时应注意以下几个问题:

一、负载容量选型原则:

因电动机的启动冲击，与其配用的集中应急电源容量按以下容量选配。

1、电动机变频启动时，应急电源容量可按电动机容量等量选项配。

2、电动机软启动时，应急电源容量应不小于电动机容量的2.5倍。

3、电动机Y-△启动时，应急电源应不小于电动机容量的3倍。

4、电动机直接启动时,应急电源容量应不小于电动机容量的5倍。

5、混合负载中,电机的容量若小于总负载容量的1/7，应急电源容量选配时不考虑电动机启动冲击影响。

二、选型容量计算方法:

1、YJ系列或YJS系列用于带应急灯具负载时：

（1）当负载为电子镇流器日光灯，EPS容量计算方法：EPS容量=电子镇流器日光灯功率和×1.1倍。

（2）当负载为电感镇流器日光灯，EPS容量计算方法：EPS容量=电感镇流器日光灯功率和×1.5倍。

（3）当负载为金属卤化物灯或金属钠灯，EPS容量计算方法：EPS容量=金属卤化物灯或金属钠灯功率和×1.6倍。 EPS应急电源应急照明灯具为高压气体灯时所选用的EPS满载输出功率应为S=(1.6~2)P/0.6.其原因是:高压钠灯,金卤灯、等启动时存在较大的”1.8倍”电流。输入功率因数0.6左右(例:高压钠灯,高压钯灯、金卤灯等),宜选用切换时间小于3ms的EPS产品.这是因为.如果对高压气体灯的供电中断时间超过3ms时,就有可能致使气体灯中的放电电弧”熄灭或中断”.一旦发生放电电弧中断现象,即使马上恢复供电也可能导致长达数分钟的灯具熄灭现象发生.这因为它需要足够长时间来重新预热高压气体灯中灯丝的缘故.显然,对于大型体育馆和演出场地的照明系统来说,是不允许出现这种故障的。

2、当YJS系列用于带混合负载时,EPS容量的计算方法:

（1）当EPS带多台电动机且都同时启动时,则EPS的容量应遵循如下原则：

EPS容量=变频启动电动机功率之和+软启动电动机功率之和×2.5+星三角启动机功率之和×3+直接启动电动机之和×5倍

（2）当EPS带多台电动机且都分别单台启动时(不是同时启动),则EPS的容量应遵循如下原则：

EPS容量=各个电动机功率之和,但****满足以下条件：

※ 上述电动机中直接启动的的单台电动机功率是EPS容量的1/7.

※ 星三角启动的的单台电动机功率是EPS容量的1/4.

※ 软启动的的单台电动机功率是EPS容量的1/3.

※ 变频启动的的单台电动功率不大于EPS的容量.

※ 如果不满足上述条件,则应按上述条件中的数调整EPS的容量,电动机启动时的顺序为直接启动在先,其次是星三角的启动,有软启动的再启动,后是变频启动的再启动.

（3）当YJS系列EPS带混合负载时EPS应遵循如下原则：

EPS容量=所有负载总功率之和,但****中以下六条件,若不满足,再按照其中的容量确定EPS容量.

※ 负载中直接同时启动的电动机功率之和是EPS容量的1/7

※ 负载中星三角同时启动电动机功率之和是EPS容量的1/4

※ 负载中软启动同时启动的电动机功率之和是EPS容量的1/3

※ 负载中变频启动同时启动电动机功率之和不大于EPS的容量.

※ 同时启动的电动机当量功率之和不大于EPS的容量.

电动机功率容量=直接且購启动的电动机总功率x5+星三角同时启动的电动机总功率x3+软启动同时启动的电动机总功率x2.5+变频启动且同时启动的电动机总功率

若电动机前后启动时间相差大于1分钟均不视为同时启动。

※ 同时启动的所有负载(含非电动机负载)的当量功率之和不大于EPS的容量。

同时启动的所有负载的功率之和=同时启动的非电动机总功率×功率因数+电动机当量总功率。

为了正确的选用EPS的输出功率,应首先分别统计电阻性照明负载与电感性机电负载的比例.对于电机负载而言,因用户所选的机型及工作方式的不同,它的启动电流可能高达5~10倍额定工作电流.为确保电机及EPS本身的安全运行,对这部分电机负载而言,不仅要求所选的EPS输出功率应为6倍以上的电机标称功率.而且,还宜选用其切换时间小于5ms的EPS机型。

还有一种就是带电机负载EPS，它可以分为两种类型。一种是采用电机”硬启动:工作方式,对于这种EPS输出功率的选用方案同22所述.采用这种方案的优点是:不管在市电供电中断时还是在市电恢复正常工作时,EPS均可确保电机的连续运行.其缺点是:需选用大功率的EPS,成本较高。另一种是频启动功能的电机专用型EPS，市电供电正常时,经交流旁路和转换开关向电机负载供电.与此同时,市电还经充电器向电池组充电.当市电供电中断时,为确保EPS的安全运行,希望他执行”延时切换”操作,以便让电机彻底停止转动后再启动变频器,由它对后接电机执行从0~220Hz的频率逐渐增高的变频启动的操作(启动时间为几秒钟).采用变频启动方案带来的好处是:防止在EPS与处于”惯性运动状态”下的电机所产生的自激励电源处于互相”非同步入锁”状态而产生的鼓掌隐患;可以降低EPS的输出功率和降低投资成本.此时,EPS的输出功率只需选取1.2~1.4倍电机的额定功率就可满足要求。其缺点是要求用户的电机负载首先停机,然后在满速”变频启动”,从而造成电机负载工作的”不连续性”；如果后接的几台电机需要在不同的时刻进行”分时启动”操作时,可能会遇到这样的技术难题:在启动处于静止状态的电机时,若EPS的输出功率足够大它可能承受5~10倍的电机启动浪涌电流的冲击.否则,就会迫使EPS重新进入新一轮的”变频启动”工作状态.由此带来的问题之一是:原来处于正常工作转速的电机,会再次转入转速由0~50Hz的变速启动阶段,从而给用户的工作带来麻烦。

因此，如何选择好EPS在消防中是很重要的，我们只有通过慢慢地去摸索和学习，才能

找到的方法，才能让我们的生活变得更安全。
